一、迁移率与电荷传输
1.1 定义
迁移率 ($\mu$) 是描述电荷载流子（电子或空穴）在电场作用下运动快慢程度的核心宏观参数。
其物理定义为载流子漂移速度 ($v_d$) 与施加电场强度 ($E$) 的比值：
$$\mu = \frac{v_d}{E}$$
单位通常为 $cm^2/(V \cdot s)$。在中文学术语境下，“迁移率”与“电迁移率”在固态电子器件研究中通常指代同一概念，即电荷在电场驱动下的传输能力。
1.2 有机材料的传输机制：跳跃模型
与无机半导体（如硅）中高度有序的“能带传输”不同，有机发光材料分子间主要靠范德华力结合，呈现无定形态。
机制： 电荷通过在离散的分子位点之间发生量子力学“跳跃”来传输。
特性： 由于跳跃传输效率较低，有机物迁移率普遍偏低（$10^{-6}$ 到 $10^{-3} \, cm^2/(V \cdot s)$）。
场致效应： 迁移率随电场增加而增大，通常遵循 Poole-Frenkel 规律：$\mu(E) = \mu_0 \exp(\gamma \sqrt{E})$。
单极性： 材料往往表现出倾向于传输单一载流子（空穴或电子）的特性。
二、有机导电基础与材料选型
2.1 导电微观结构
有机材料具备导电或半导体特性的核心在于其共轭体系。
碳骨架处于 $sp^2$ 杂化状态，未参与杂化的 $p$ 轨道侧向重叠形成离域 $\pi$ 键。
载流子在分子内部沿 $\pi$ 轨道传输，在分子间则依赖 $\pi-\pi$ 堆积 (Stacking) 进行跳跃。
2.2 电子给体与受体
材料的电学性质由前线轨道（HOMO 和 LUMO）决定：
电子给体 (D型)： 易失电子，具较高 HOMO 能级，用作空穴传输层 (HTL)。典型材料：P3HT（聚合物光伏）、NPB（经典OLED空穴传输）、CuPc。
电子受体 (A型)： 易得电子，具较低 LUMO 能级，用作电子传输层 (ETL)。典型材料：PCBM（富勒烯衍生物）、Alq3（经典绿光及电子传输）、TPBi、ITIC。
2.3 导电高分子的广泛应用
这类材料兼具金属电学特性和塑料加工柔性：
光电器件 (OLED/OPV)： 利用其透明度与功函数匹配性，如 PEDOT:PSS 作为空穴注入层。
能量存储： 利用其氧化还原活性提供高比电容，如 聚吡咯 (PPy) 和 聚苯胺 (PANI)。
生物与化学传感： 对环境刺激（气体、pH）高度敏感，如 聚噻吩衍生物。
工业防护： 用于防腐涂层与电磁屏蔽 (EMI)。
三、OLED 器件物理与工程架构
3.1 定义与物理过程
OLED 是一种电致发光 (Electroluminescence, EL) 器件，通过在多层纳米级有机薄膜上施加电场，将电能转化为光能。
核心物理步骤：
- 注入： 电子从低功函数阴极注入 LUMO，空穴从高功函数阳极注入 HOMO。
- 传输： 载流子在电场驱动下通过跳跃机制向发光层移动。
- 复合： 电子与空穴在发光层相遇，受库仑力束缚形成激子。
- 发光： 激子通过辐射跃迁回到基态释放光子，波长由带隙 ($E_g = LUMO - HOMO$) 决定。

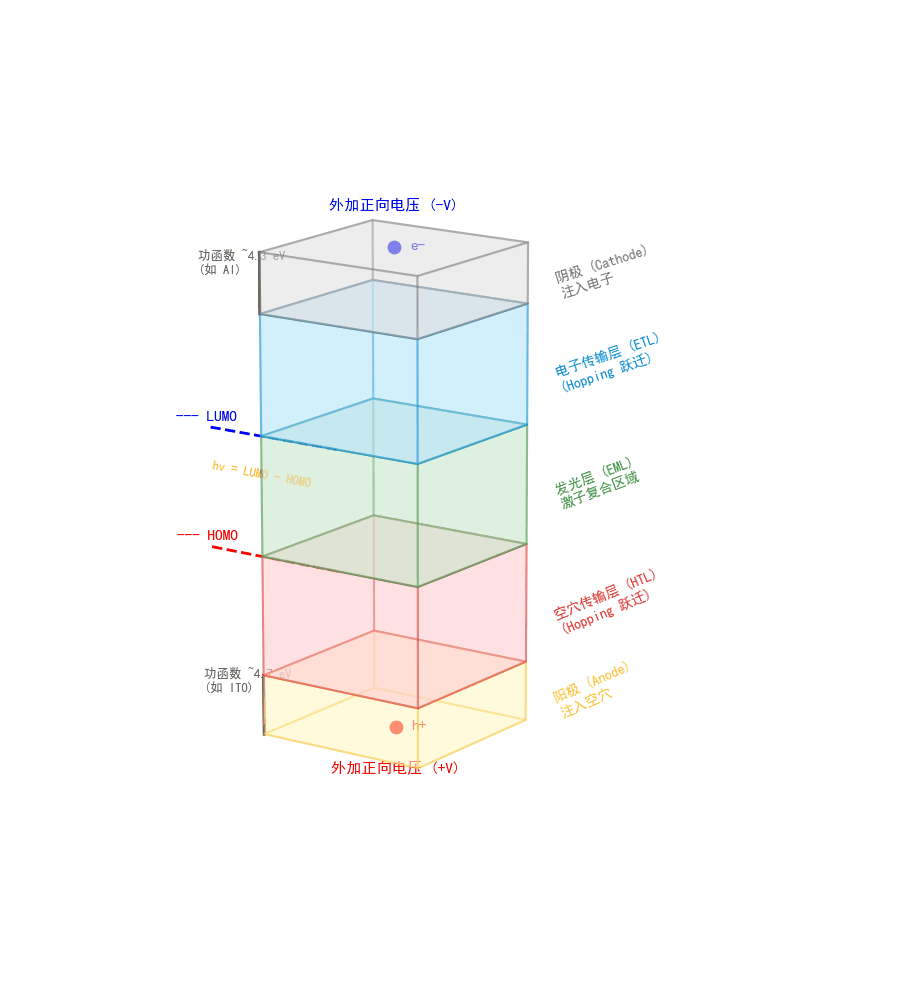

3.2 多层结构与能级阶梯可视化
器件通过“阶梯状”能级设计，引导电荷注入并将其限制在发光区：
四、发光动力学与前沿机制 (荧光 vs 磷光)

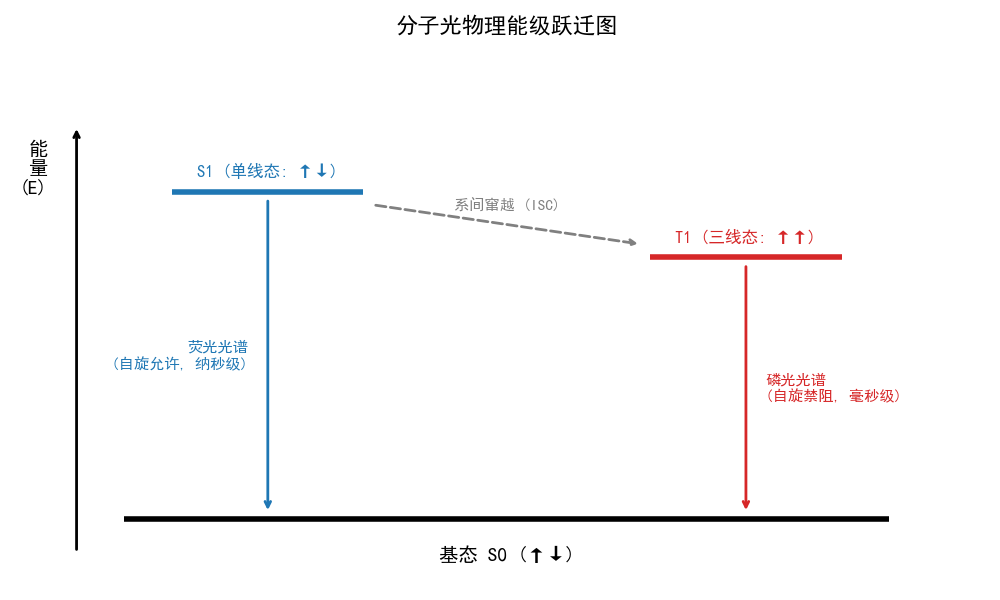

4.1 雅布隆斯基图 (Jablonski Diagram)
电荷复合基于自旋统计，产生 25% 单线态 ($S_1$) 和 75% 三线态 ($T_1$) 激子。
4.2 突破 25% 效率极限的策略
传统荧光只能利用 $S_1$ 发光（25%上限）。要实现 100% 内量子效率，必须利用三线态：
磷光机制 (重原子效应)： 引入 Ir、Pt 等重金属原子，增强自旋-轨道耦合，解除自旋禁阻，使 $T_1 \rightarrow S_0$ 能够高效发光。
TADF (热活化延迟荧光)： 采用高度扭曲的 D-A（给体-受体）结构，将 HOMO 和 LUMO 在空间上分离，使得单/三线态能隙极小 ($\Delta E_{ST} \approx 0$)，促使三线态激子通过反系间窜越 (RISC) 转化为单线态发光。
五、概念拓展 —— 光变色与电变色
虽然均表现为宏观色彩变化，但驱动力与微观本质截然不同，在柔性显示与智能窗口中有互补应用。
5.1 光变色

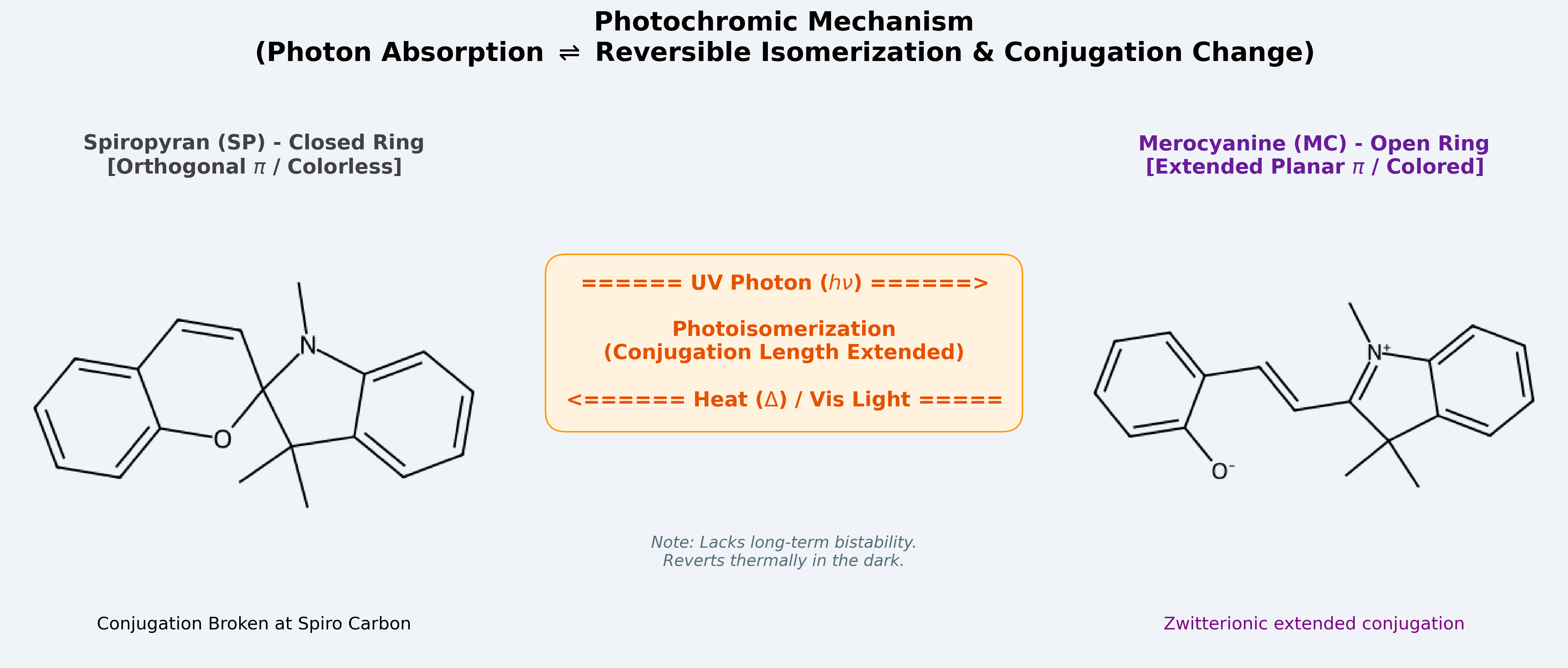

机制： 吸收光子能量导致分子构型的可逆异构化（如螺吡喃的开/闭环，偶氮苯的顺/反异构），改变共轭长度。
特性： 光致发生，热致回复，缺乏长期双稳态性。
5.2 电变色

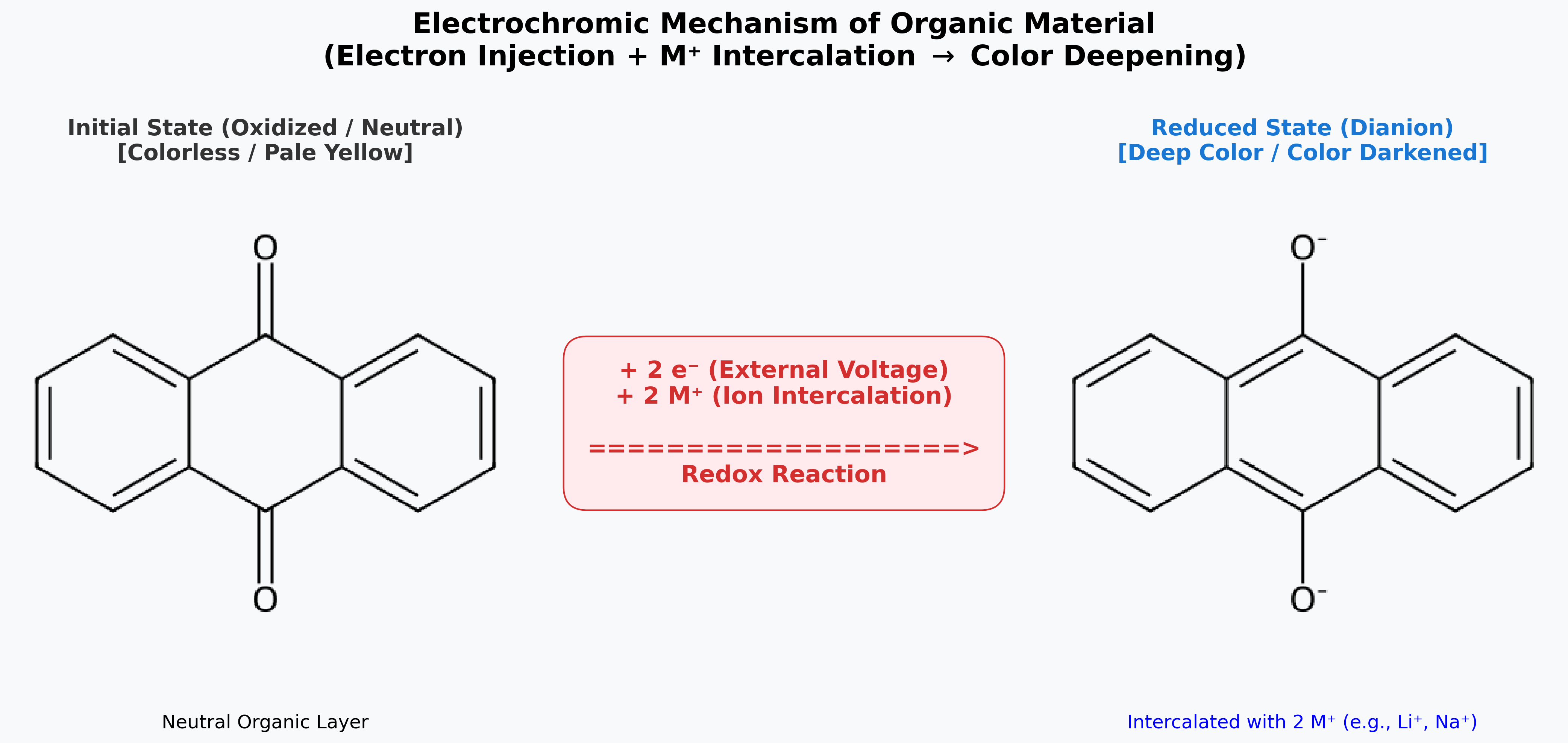

机制： 外部电压驱动下的电化学氧化还原反应（如 $WO_3$ 的离子嵌入脱出）。
特性： 主动控制，具双稳态（撤电后保持颜色），非辐射跃迁（仅改变吸收光谱，而 OLED 为辐射发光）。
