简介

WebPlotDigitizer是一款非常实用的开源软件工具，主要用于从图像中精确提取图表数据。无论是学术论文、报告还是网页中的图片形式的图形数据，当原始数据并未直接提供时，该工具能够帮助用户通过可视化逆向工程的方式将二维（XY），甚至是三维或其他类型（如条形图、饼图、极坐标图、地图等）的图表数据转换为可编辑和分析的数字格式。

代码仓库：https://github.com/automeris-io/WebPlotDigitizer

第一步：打开图片

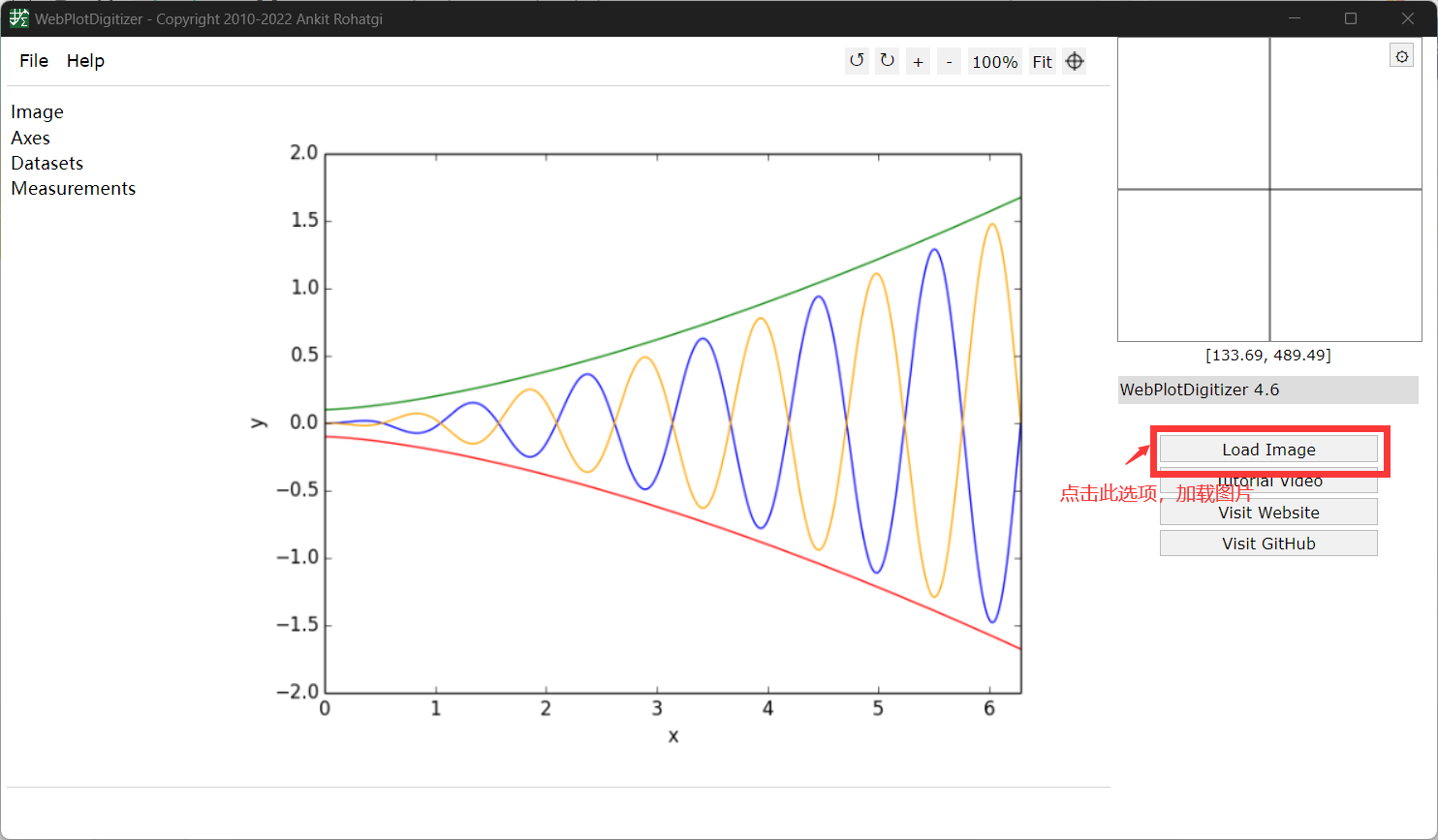

打开WebPlotDigitizer软件，进入主界面，选择红色方框框选的选项，打开你想要提取数据的图片。

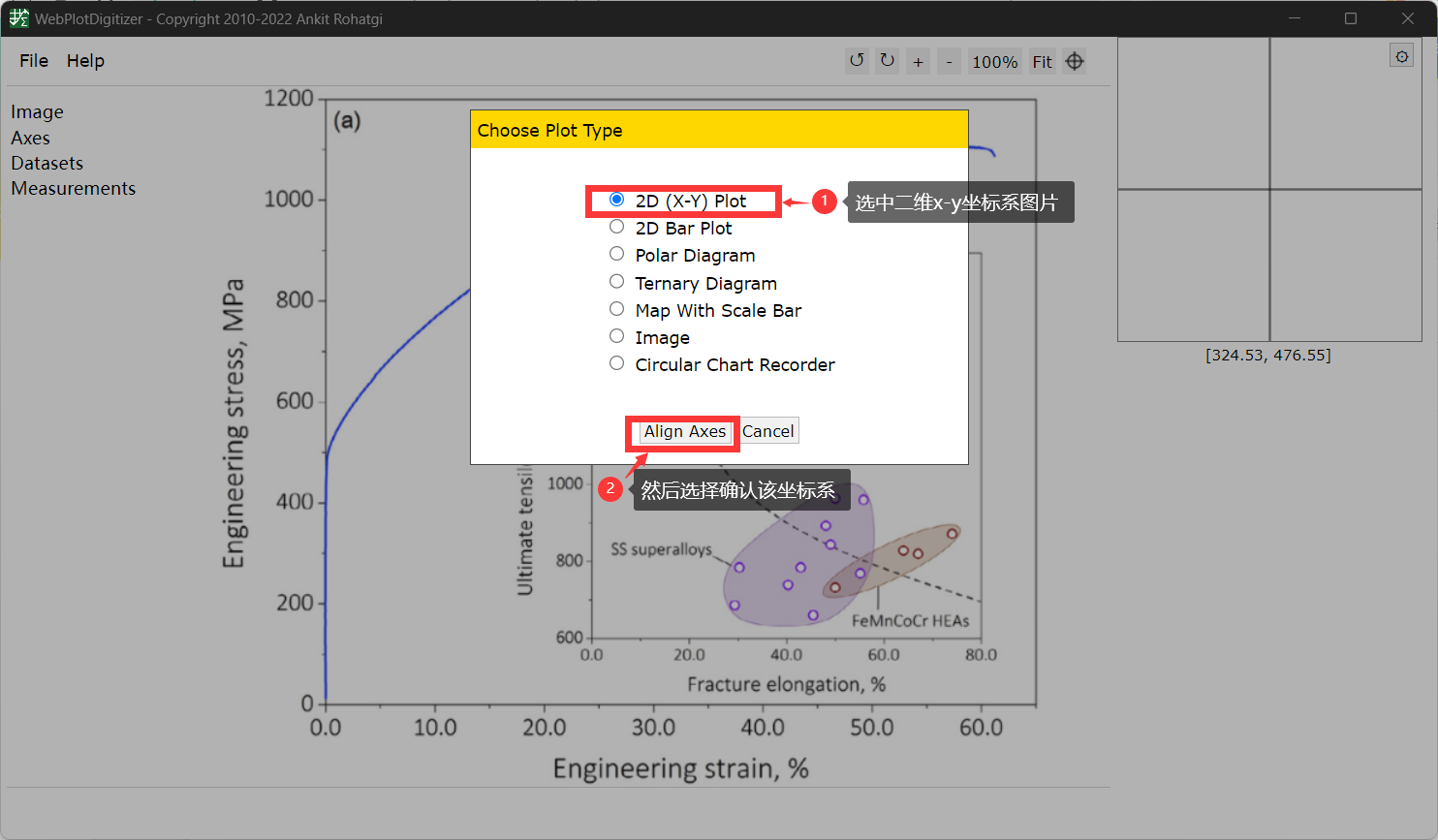

打开图片以后，选择二维xy坐标系，之后加载图片。

第二步：加载坐标系

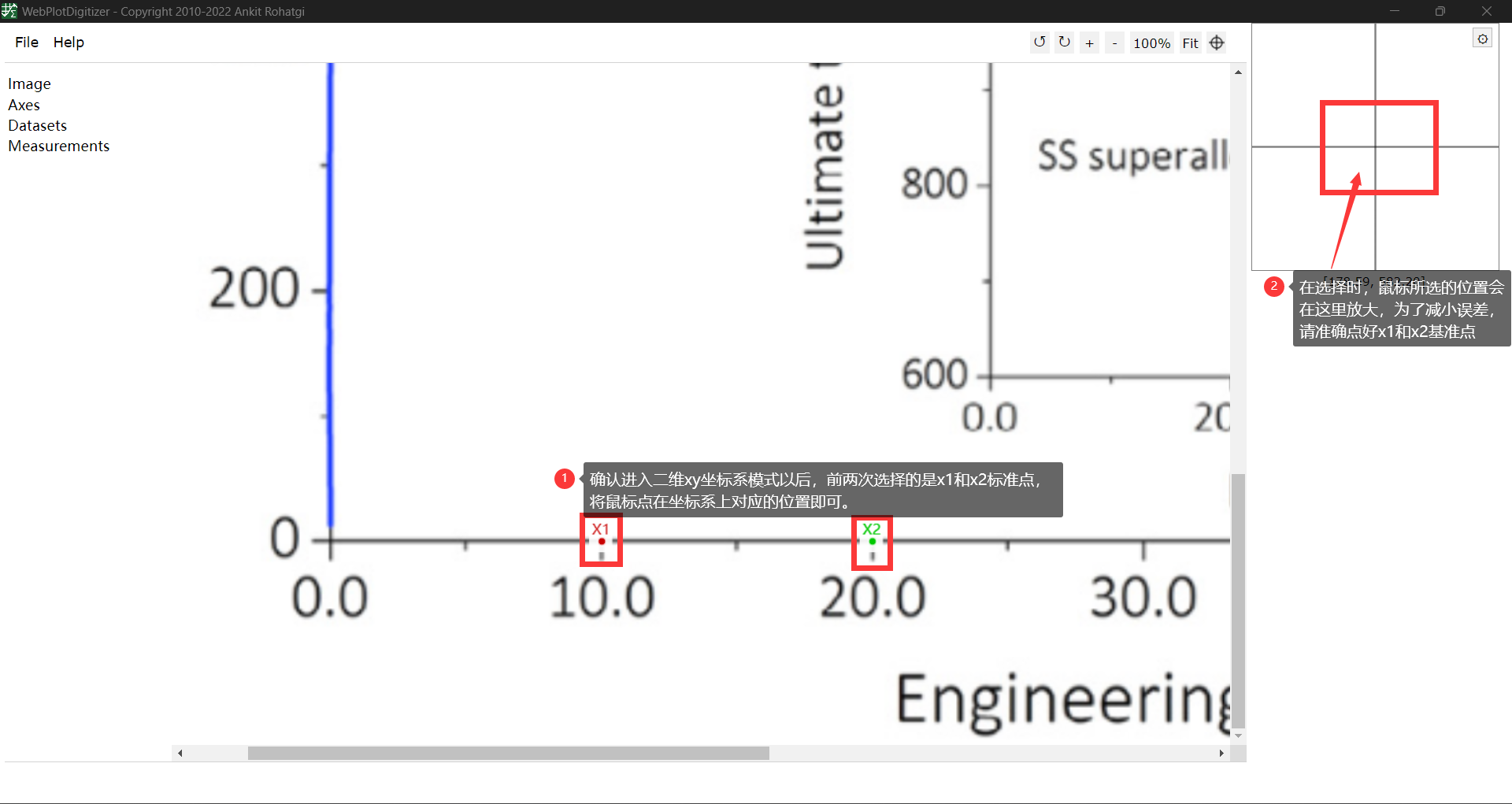

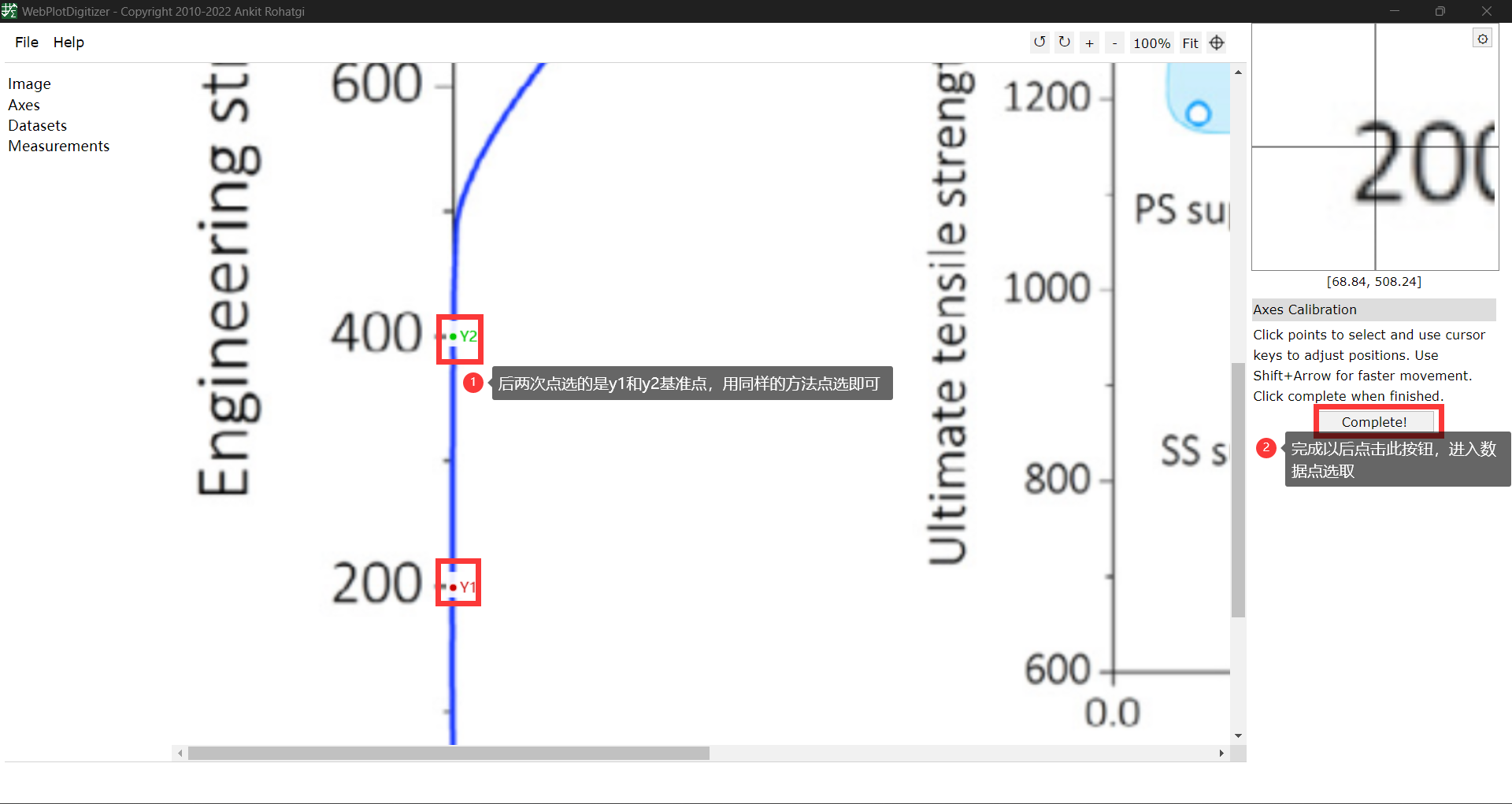

加载完成以后，按顺序，依次在x轴上点出x1、x2基准点，在y轴上点出y1、y2基准点，确定坐标系和分度值，在点选时，请确保十字线精确落在坐标系刻度位置处。

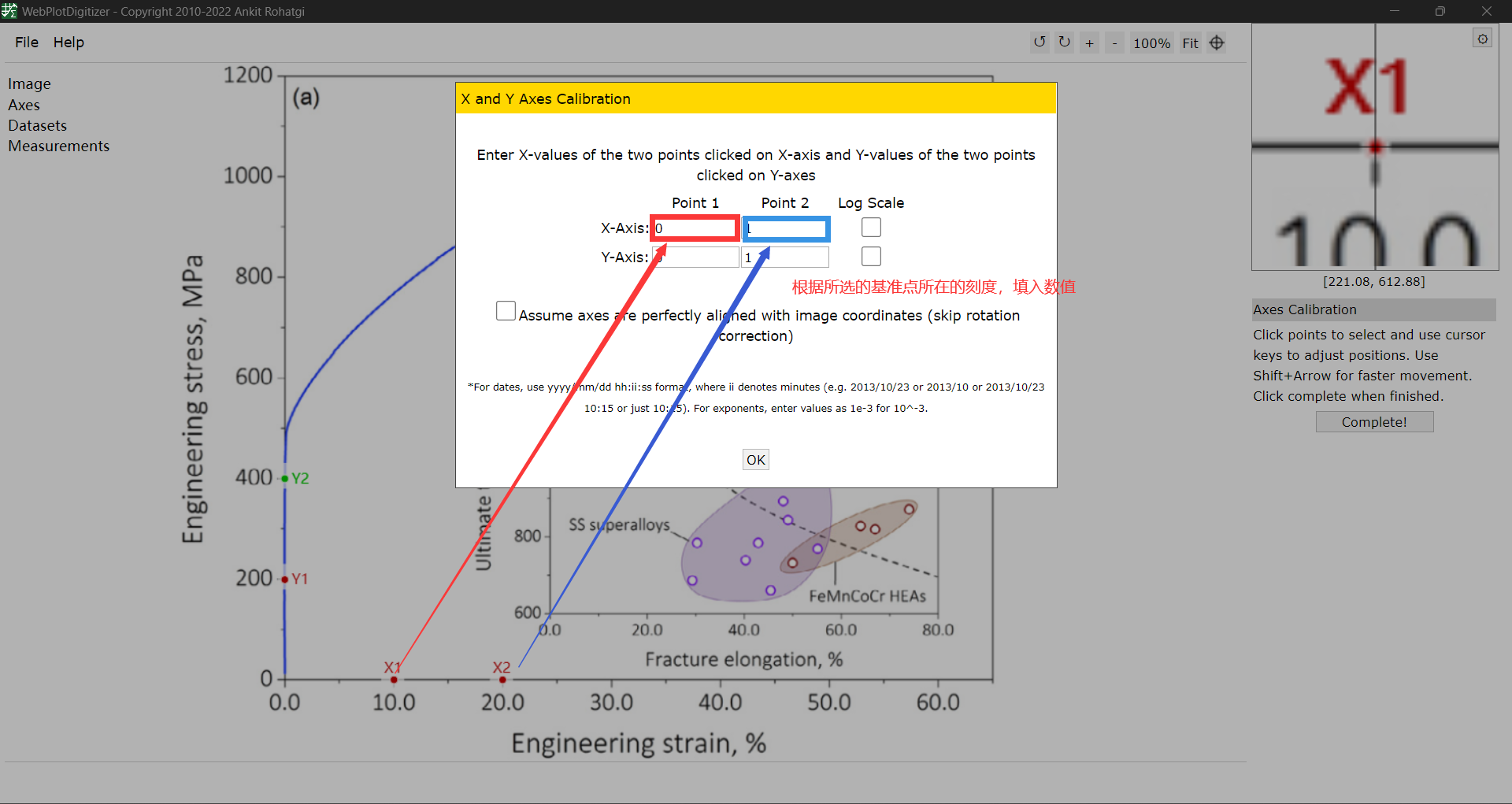

确认基准点以后，按照基准点所在的数值填写，注意每一排都是相同的坐标系，第一排是x轴，第二排是y轴。

第三步：按要求选取数据点

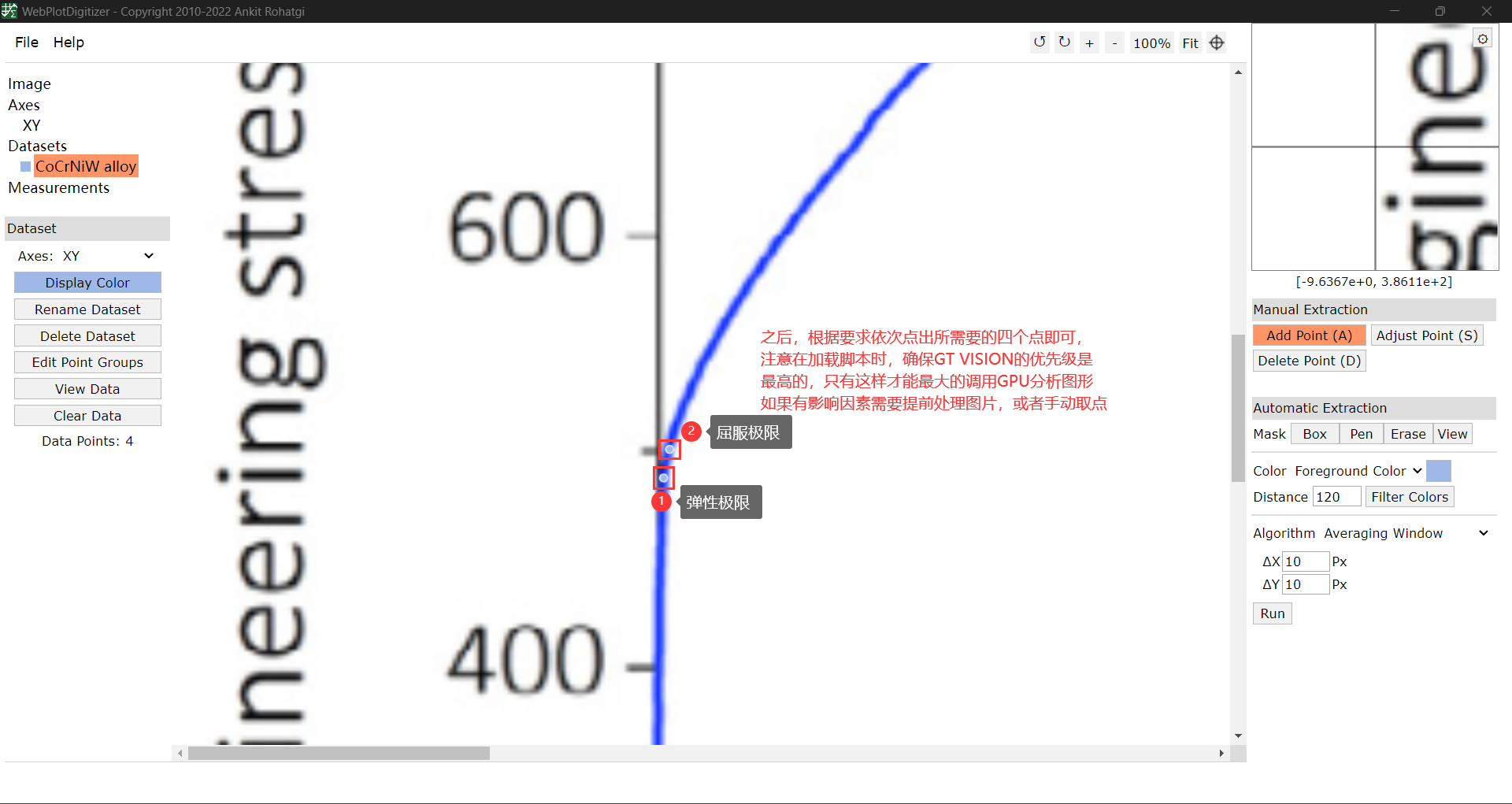

根据要求依次点出图像中所需要的数据点即可，注意在点击时，按顺序点击，避免提取数据时点混乱。

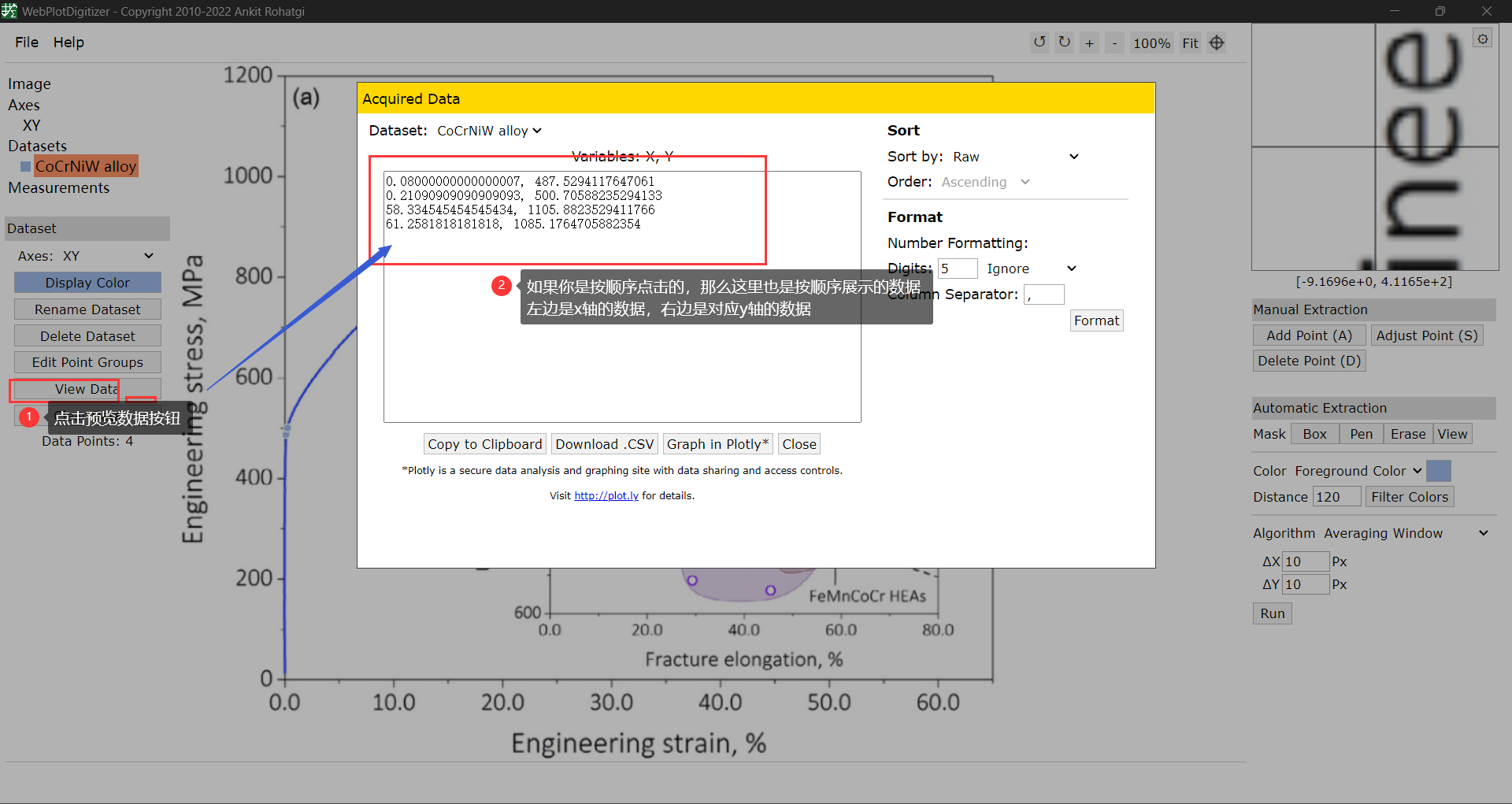

全部点选完毕以后，选择侧边栏目的读取数据选项，依次复制数据即可。
