半导体晶体结构与键合特性

半导体的物理性质与其原子排列方式密切相关。在宏观上，固体可分为非晶、多晶和单晶三类，其中单晶材料因其高度有序的周期性结构，在电子器件中应用最为广泛。半导体材料如硅（Si）、锗（Ge）和砷化镓（GaAs）均为典型的单晶体，其电学特性直接由晶格结构与原子间的结合性质决定。

金刚石结构与闪锌矿结构，闪锌矿结构与金刚石结构的不同在于，闪锌矿结构的两个不同的原子位上是不同的原子而金刚石结构的两个不同的原子位上都是相同的原子。

常见的半导体晶体结构主要包括以下四种类型：

• 金刚石结构：适用于第ⅣA族元素半导体，如硅和锗。每个原子通过共价键与周围四个原子形成正四面体结构，键角为109°28′。该结构可视为两个面心立方晶胞沿空间对角线方向相互位移1/4长度套构而成。
• 闪锌矿结构：典型代表为Ⅲ-Ⅴ族化合物半导体砷化镓（GaAs）。其结构与金刚石类似，但由两种不同原子构成，具有部分离子键成分，表现出混合键合特性。
• 纤锌矿结构：存在于某些Ⅱ-Ⅵ族化合物中，如硫化镉（CdS）和硫化锌（ZnS），具有六方对称性，同样由两类原子交替排列形成四面体配位。
• 氯化钠型结构：见于一些Ⅳ-Ⅵ族化合物，如硫化铅（PbS），由两套面心立方晶格沿边长方向平移1/2长度构成，主要以离子键结合。

为了精确描述晶体中的方向与平面，引入了晶向指数（如[100]、[110]、[111]）和晶面指数（如(100)、(110)、(111)），这些符号在分析能带极值位置和载流子输运行为时至关重要。

下表总结了几种典型半导体的晶格参数：

值得注意的是，硅和锗的结晶学原胞包含8个原子，体现了其复杂的复式格子特征。这种周期性排列不仅决定了材料的机械与热学性能，更为后续电子在周期性势场中的运动奠定了基础。

周期性势场中的电子状态与能带形成

在孤立原子中，电子受原子核势场作用，只能占据分立的能级，如主量子数 $n$ 和角量子数 $l$ 所描述的 K、L、M 壳层。然而，当大量原子周期性排列形成晶体时，相邻原子间的距离缩短至几埃量级，其外层电子壳层发生显著交叠，导致原本孤立的能级发生分裂与展宽，最终形成能带。

这一过程的核心是电子的共有化运动：由于波函数重叠，价电子不再局限于单个原子，而是在整个晶格中巡游，成为“共有电子”。随着原子数目 $N$ 增大，每个原子能级分裂为 $N$ 个极其密集的子能级，宏观上表现为连续的能量区域——即允带。允带之间被禁止电子存在的能量间隙隔开，称为禁带。

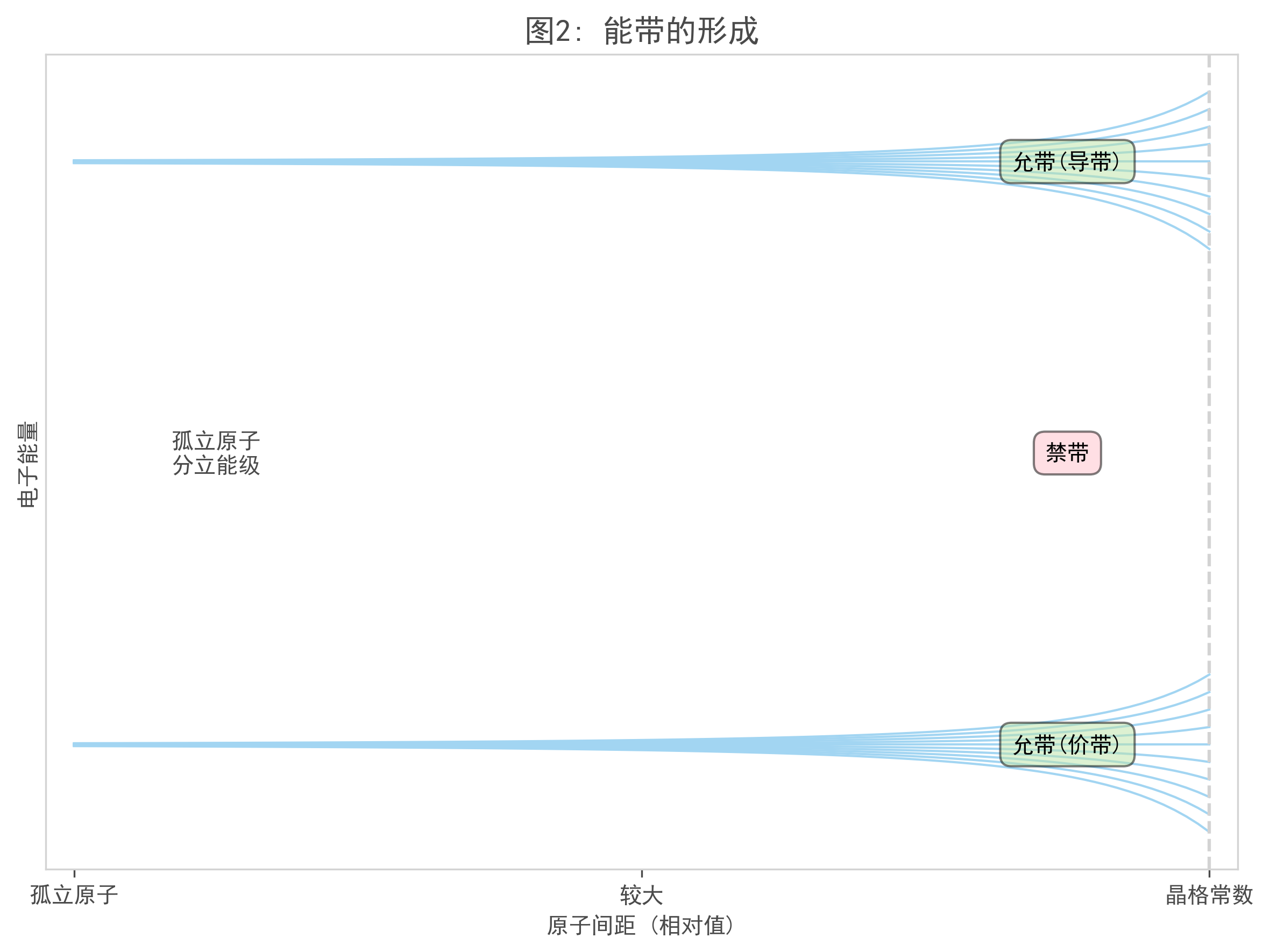

能带的形成过程示意图。

描述晶体中电子状态的基础是求解周期性势场下的薛定谔方程：

$$ - \frac{\hbar^{2}}{2 m_{0}} \frac{d^{2} \psi (x)}{d x^{2}} + V(x) \psi(x) = E \psi(x) $$

其中 $V(x)$ 是与晶格周期相同的周期性势场。在此框架下，采用绝热近似（固定原子核）和单电子近似（考虑平均势场），可得电子波函数满足布洛赫定理：

$$ \psi_{k}(x) = u_{k}(x) e^{i k x}, \quad u_{k}(x + a) = u_{k}(x) $$

该波函数是一个振幅按晶格周期 $a$ 调制的平面波，体现了电子在周期结构中的传播特性。

在 $k$ 空间中，能量 $E(k)$ 的关系呈现出周期性与不连续性。允带出现在特定的布里渊区内，而禁带则位于布里渊区边界 $k = n\pi/a$ 处。例如，第一布里渊区为 $-\pi/a < k < \pi/a$。考虑到实际晶体中波矢 $k$ 的量子化条件，$k$ 空间中的允许态是离散的。

为了简化能带图示，通常采用简约布里渊区方案，将高阶布里渊区的 $E-k$ 曲线平移至第一布里渊区内，使 $E$ 成为 $k$ 的多值函数。这不仅压缩了展示空间，也突出了能带极值（如导带底、价带顶）的关键位置。

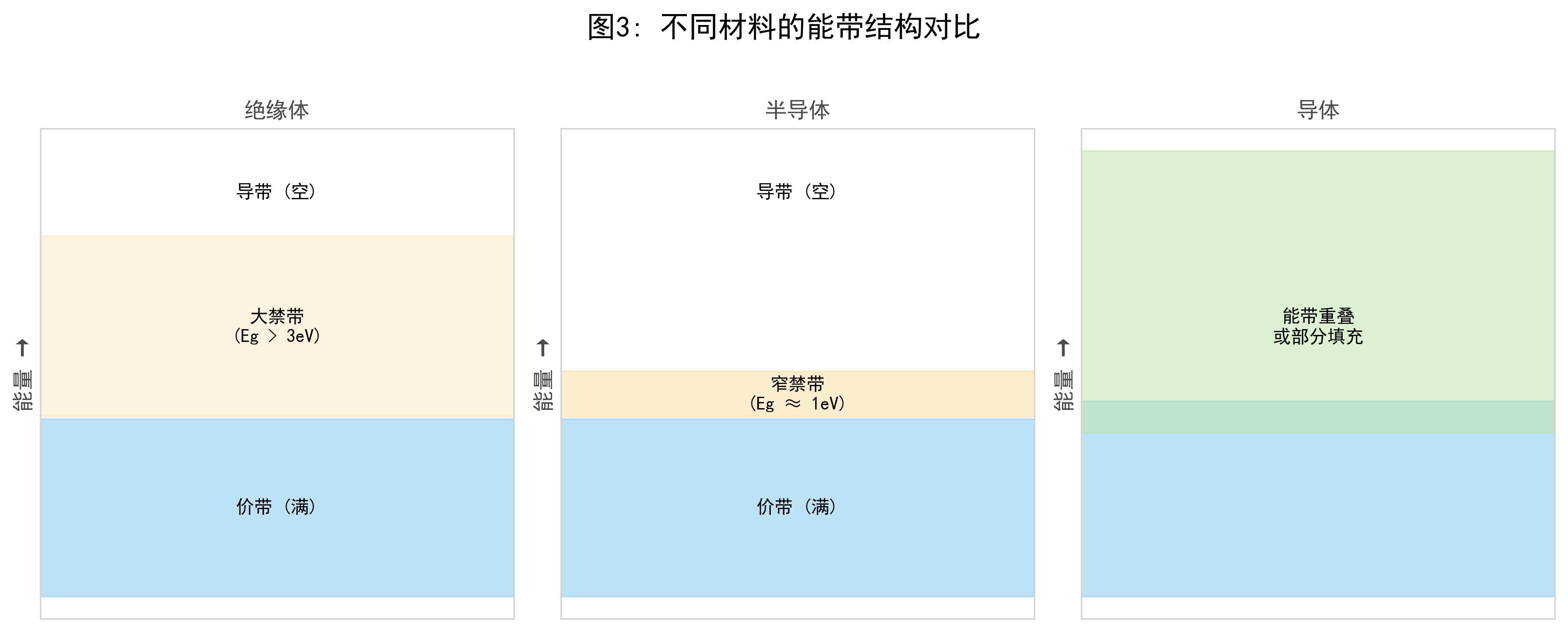

不同的能带结构示意图。

不同材料的能带结构决定了其导电性质：

• 金属：能带部分填充或存在重叠，无禁带，电子易于激发，导电性好。
• 绝缘体：禁带宽度大（如 $\text{SiO}_2$ 达 8 eV），价带满而导带空，电子难以跃迁，导电性差。
• 半导体：禁带较窄（如硅为 1.1 eV），在热或光激发下，价带电子可跃迁至导带，同时在价带留下可参与导电的空穴，从而实现可控导电。

能带极值附近的电子动力学：有效质量理论

在半导体中，载流子（电子和空穴）在外电场作用下的响应行为决定了材料的输运性质。为了描述这一过程，必须研究能带极值附近电子的动力学特性。由于晶体内部存在复杂的周期性势场，电子的运动不能简单地用自由电子模型来描述。为此，引入了有效质量（$m^*$）的概念，它概括了晶格周期势场对电子运动的影响，使得在外力作用下，电子的行为形式上仍遵循牛顿第二定律 $f = m^* a$。

在能带底或能带顶附近，能量 $E(k)$ 与波矢 $k$ 的关系可通过泰勒级数展开近似为抛物线形式。对于位于 $k=0$ 处的能带极值，取至二次项有：

$$ E(k) - E(0) = \frac{1}{2} \left( \frac{d^2E}{dk^2} \right)_{k=0} k^2 $$

结合自由电子能量表达式 $E = \hbar^2 k^2 / (2m_0)$，可定义有效质量为：

$$ \frac{1}{m^*} = \frac{1}{\hbar^2} \left( \frac{d^2E}{dk^2} \right)_{k=0} $$

该表达式表明，有效质量由能带 $E(k)$ 曲线在极值点处的二阶导数决定，其大小和符号直接反映了电子在周期场中的动力学行为。

半导体中电子的平均速度由波函数的群速度给出，满足以下关系：

$$ v = \frac{1}{\hbar} \frac{dE}{dk} $$

当电子受到外力 $f$ 作用时，其加速度为：

$$ a = \frac{dv}{dt} = \frac{1}{\hbar} \frac{d^2E}{dk^2} \frac{dk}{dt} = \frac{f}{m^*} $$

这进一步验证了 $f = m^* a$ 的形式成立，其中 $m^*$ 即为上述定义的有效质量。

有效质量的关键性质体现在其符号和数值上：

• 在能带底（导带最小值），$d^2E/dk^2 > 0$，故 $m^* > 0$，电子具有正的有效质量。
• 在能带顶（价带最大值），$d^2E/dk^2 < 0$，故 $m^* < 0$，电子具有负的有效质量。

这一区别至关重要，它不仅影响电子的加速度方向，也为理解“空穴”作为一种带正电、具有正有效质量的准粒子提供了理论基础。

下表总结了能带极值附近电子状态的核心物理量及其特征：

本征激发与空穴导电机制

在半导体物理中，本征激发是理解其导电行为的核心过程。当温度高于绝对零度（T > 0 K）时，价带中的电子获得足够的热能，能够跨越禁带跃迁至导带，从而在导带中产生一个可自由移动的导电电子，同时在价带中留下一个空缺状态。这一成对产生的电子-空穴对构成了本征半导体的载流子来源。

为了简化对价带大量电子集体运动的分析，引入了“空穴”这一物理概念。它并非真实粒子，而是一种等效的准粒子模型，用于描述价带中空着的量子态。具体而言：

• 空穴携带 +q 的正电荷，与电子电荷量相等但符号相反。
• 其有效质量为正值，数值上等于价带顶处电子的有效质量绝对值，即 $m_p^* = |m_n^*|$。
• 在某一波矢 $k$ 状态下的空穴，其运动速度与该 $k$ 状态下电子的速度相同。

在外加电场作用下，价带中大量的电子会依次填充邻近的空位，这种集体运动的宏观效果等同于一个带正电的粒子——即空穴——沿电场方向移动，从而形成电流。因此，空穴导电的本质是价带中电子集体定向运动的等效描述。

综上所述，半导体的导电机构由两种载流子共同贡献：

1. 电子：位于导带，带负电，有效质量为正。
2. 空穴：位于价带，带正电，有效质量为正。

在本征半导体中，由于每一个导带电子都对应一个价带空穴，故有 电子浓度等于空穴浓度。这一对称性是分析本征半导体电学性质的基础。通过引入空穴概念，原本复杂的多电子系统问题被转化为少数载流子（电子和空穴）的输运问题，极大地简化了理论分析。

典型半导体材料的能带结构特征

半导体的宏观电学性质由其微观能带结构决定，而不同材料的能带特征可通过实验手段进行探测。回旋共振是一种关键实验方法，通过在低温、高纯样品中施加恒定磁场与交变电磁场，观测载流子的共振吸收现象，从而测定有效质量并反推能带极值附近的等能面形状与各向异性特征。

硅（Si）的能带结构

硅为典型的间接带隙半导体，其导带底并不位于布里渊区中心（k=0），而是分布在<100>方向上，距中心约0.85倍的边界距离。导带极小值附近的等能面为旋转椭球面，长轴沿<100>方向。由于立方对称性，共有六个等效的极值点，形成六重简并的导带谷。实验表明，当外加磁场沿不同晶轴方向时，可观察到不同数量的吸收峰：

• 沿[111]方向：1个吸收峰
• 沿[110]或[100]方向：2个吸收峰
• 沿任意方向：最多3个吸收峰
  这一现象源于电子有效质量的各向异性，其纵向有效质量 $m_l^*$ 与横向有效质量 $m_t^*$ 不同，导致回旋频率 $\omega_c = qB/m_n^*$ 随磁场取向变化。

锗（Ge）的能带结构

锗同样属于间接带隙半导体，其导带极小值位于<111>方向的简约布里渊区边界上。等能面也为旋转椭球面，但由于部分椭球体跨越布里渊区边界，实际表现为八个极值点（四对椭球）。锗的价带结构较为复杂，包含重空穴带、轻空穴带及自旋-轨道耦合分裂出的第三能带。实验测得其有效质量参数为：纵向有效质量 $m_l = (1.64 \pm 0.03)m_0$，横向有效质量 $m_t = (0.0819 \pm 0.0003)m_0$。

砷化镓（GaAs）的能带结构

砷化镓是典型的直接带隙半导体，其导带最小值与价带最大值均位于布里渊区中心（k=0），这使得电子跃迁无需动量改变，辐射复合效率高，非常适合用于发光器件。导带底附近的等能面近似为球面，电子有效质量较小，约为 $0.067m_0$。此外，在[111]和[100]方向的布里渊区边界处还存在能量较高的次级极小值，分别对应 $0.55m_0$ 和 $0.85m_0$ 的有效质量。价带顶分裂为重空穴带（有效质量 $0.45m_0$）、轻空穴带（$0.082m_0$）和分裂带（裂距 $0.34\,\text{eV}$）。

下表系统总结了三种典型半导体的关键能带参数：

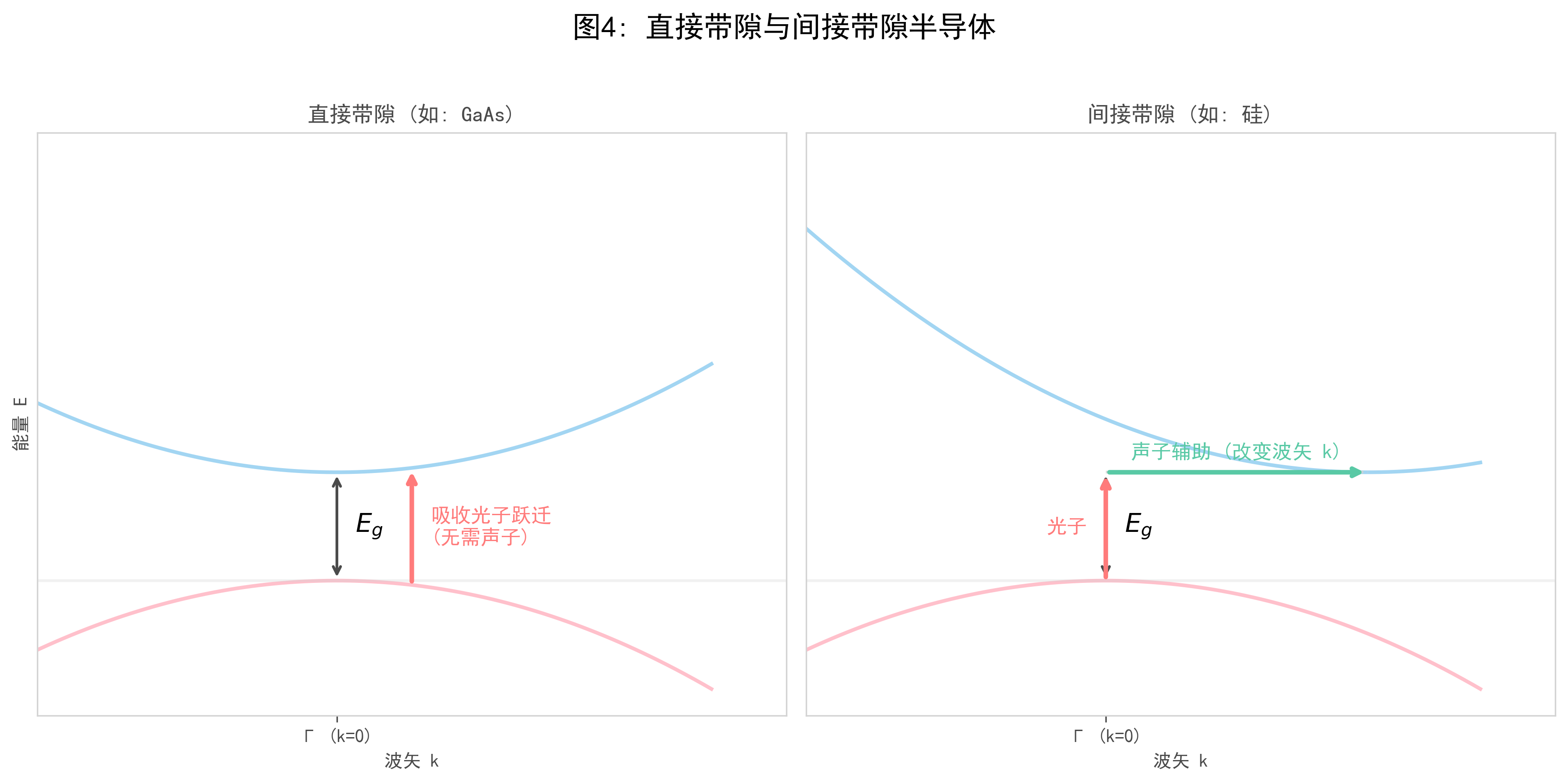

直接与间接带隙。

硅和锗因其间接带隙特性，电子跃迁需声子参与，非辐射复合占优，适用于逻辑器件；而砷化镓的直接带隙使其在光电子领域具有显著优势。这些差异源于晶体结构与原子间相互作用的不同。
